整流电路：将50HZ交流电整流成直流电。
变频电路：将整流后的直流电逆变成频率可变的交流电。
控制部分：控制逆变电路输出的交流电的频率。
?；さ缏罚憾怨魅毕嗟慕斜；で卸鲜涑?。
显示部分：显示变频器运行参数及故障代码等信息。

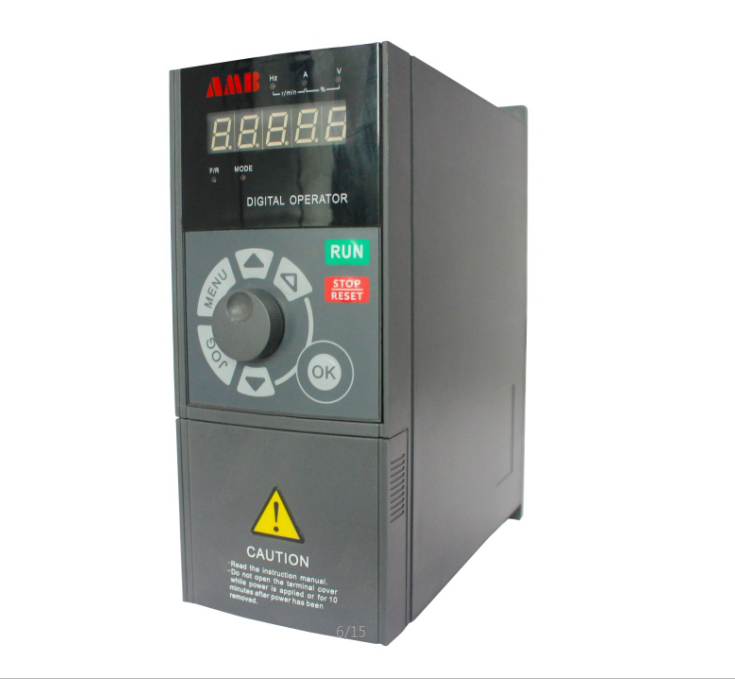

变频器是把工频电源(50Hz或60Hz)变换成各种频率的交流电源，以实现电机的变速运行的设备。其中控制电路完成对主电路的控制，整流电路将交流电变换成直流电，直流中间电路对整流电路的输出进行平滑滤波，逆变电路将直流电再逆变成交流电。对于如矢量控制变频器这种需要大量运算的变频器来说，有时还需要一个进行转矩计算的CPU以及一些相应的电路。
1. 整流器 ，它与单相或三相交流电源相连接，产生脉动的直流电压。
2. 中间电路，有以下三种作用：
a. 使脉动的直流电压变得稳定或平滑，供逆变器使用。
b. 通过开关电源为各个控制线路供电。
c. 可以配置滤波或制动装置以提高变频器性能。
3. 逆变器 ，将固定的直流电压变换成可变电压和频率的交流电压。
4. 控制电路 ，它将信号传送给整流器、中间电路和逆变器，同时它也接收来自这些部分的信号。其主要组成部分是：输出驱动电路、操作控制电路。主要功能是：
a. 利用信号来开关逆变器的半导体器件。
b. 提供操作变频器的各种控制信号。
c. 监视变频器的工作状态，提供?；すδ?。
