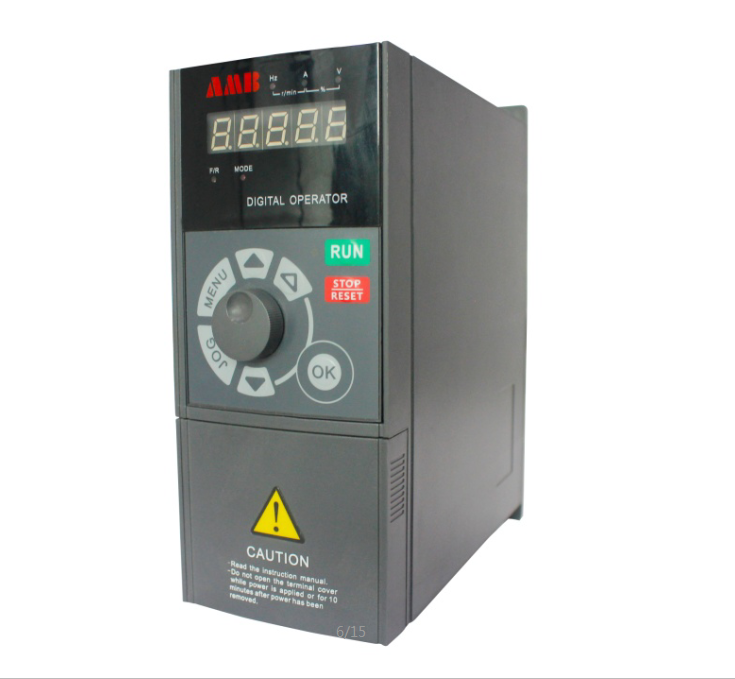

当线路电源超过驱动器kV-A额定值的10倍时，请添加线路电抗器。

应使用3％阻抗线电抗器来降低电容器开关，线路陷波，直流总线过压跳闸以及逆变器过流和过压条件引起的电源线瞬态电压。线路电抗器可改善真正的输入功率因数并减少驱动器之间的串扰。输入线路电抗器在短路条件下为驱动器提供一些?；?。如果电源变压器kV-A额定值大于驱动器kV-A额定值的10倍，则建议使用线路电抗器，以便在电源变压器短路时尽量减少对驱动器的损坏。此线路阻抗取决于驱动器的短路额定值以及供电配电变压器。具体而言，线路阻抗必须大于或等于电源变压器额定值与驱动器的比率

请使用单独的导管进行输入电源，输出电源和控制接线。更具体地说，在连接VFD的电源和控制线路时，应遵循以下准则：

将输入交流电源线安装在自己的刚性钢管中。

将输出电机接线安装在自己的刚性钢管中。

将控制线安装在自己的刚性钢管中。低压直流控制线和120 Vac控制线应位于不同的导管中。当连接到VFD的控制板时，双绞线和屏蔽线都足够了。建议使用两线和三线连接。对于许多驱动器，最小导线尺寸为18 AWG。

确保所有接地连接牢固且正确接地。屏蔽层应仅在电缆的一端接地，以避免接地回路。在VFD端连接屏蔽层时，将其连接到机箱接地线耳。注意：在将屏蔽连接到VFD的接地片之前，请务必断开VFD的电源。

从电源线分开控制和反馈接线至少12英寸。注意事项：在具有多个VFD的安装中，所有VFD的输入电源线可以在同一个管道中，控制线可以在同一个管道中，但每个电机的输出接线必须位于单独的管道中。唯 一的例外是如果一个VFD用于操作多个电机，则所有电机的输出接线可以在同一个导管中。

在接地系统上使用该驱动器。切勿使用浮动地面。某些制造商不建议在任何子微型或更新设计的驱动器上使用浮动输入。如果线路上没有干扰，驱动器应该运行良好 - 但严重的共模噪声可能导致误跳闸或更糟。

注意：某些传统VFD在直流总线和地之间使用一串电阻，这意味着共模噪声不是问题。一些积分-hp驱动器也使用电阻串，因此使用这些浮动接地可能没问题。但是，不建议将浮点系统用于较新的驱动器技术。
